バックカメラ 取付け編

昨日のバックカメラの取付け過程をご紹介します。。

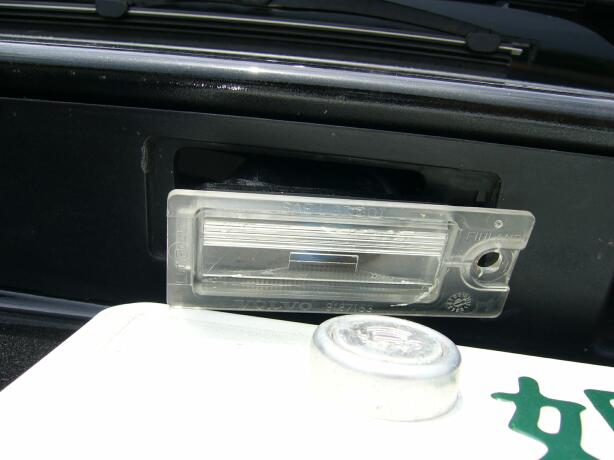

・先ず...カメラ取付け位置は決めてたので、ナンバー用のライト部を外します!

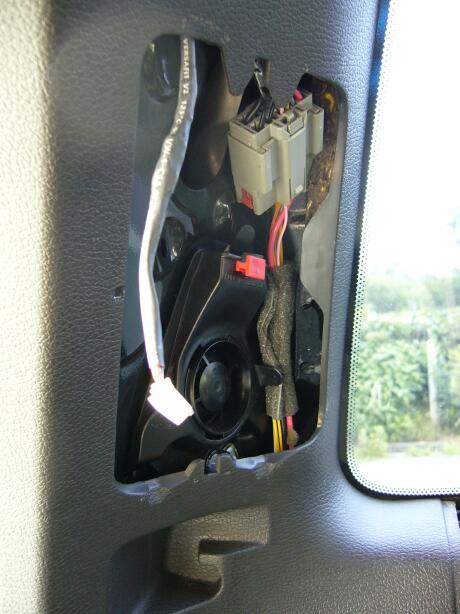

・次に配線引き回しの為、リヤゲートの内張りをゴッソリ外します。ビス4本

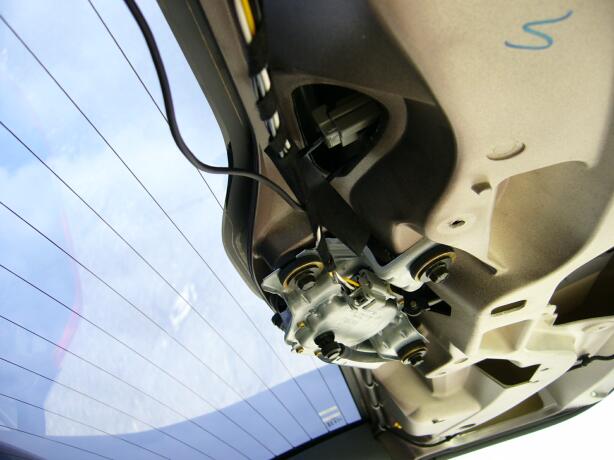

・カメラ&ケーブルを引き回します。

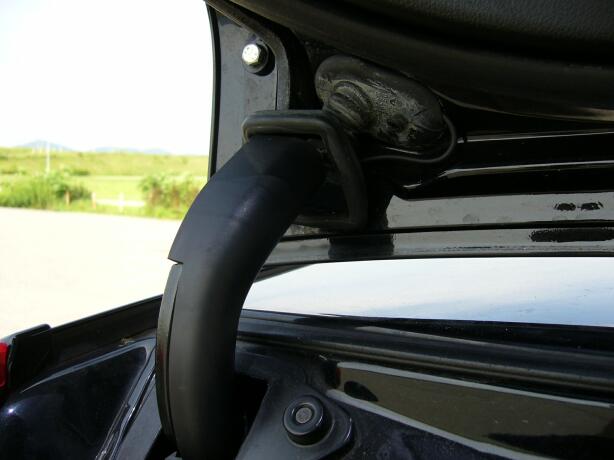

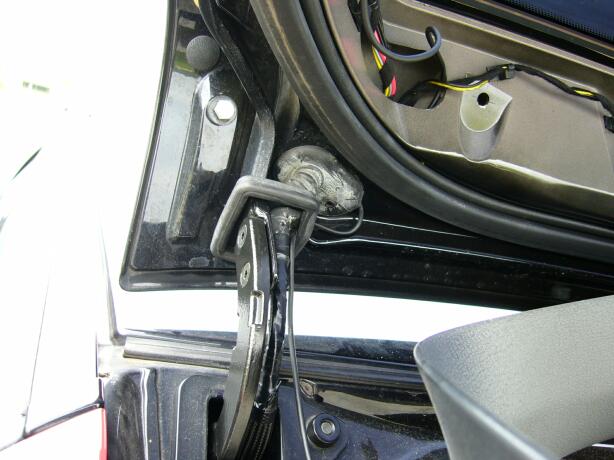

 既存の配線を利用して、リヤゲートから車本体へ...

 Dピラー?のスピーカー部からズズっと~~

 ここまでくればこっちのモノです♪ ラゲッジにNavi本体があるので、そちらへ。。

あとは、内張りやカバー類を元に戻して...完成です。

ナンバー用のライトは配線を通すためにカッターで加工して、カメラは付属のステーで固定。
